Obejścia pompowe (2 produkty)
Obejścia pompowe to element instalacji C.O. z wymuszonym obiegiem wody, wyposażony w zawór różnicowy. Jego zadaniem jest zapewnienie ciągłości obiegu czynnika grzewczego również wtedy, gdy pompa obiegowa przestaje pracować – np. wskutek zaniku zasilania. W takiej sytuacji obejście pompy umożliwia przejście na obieg grawitacyjny, dzięki czemu instalacja zachowuje minimalną cyrkulację wody nawet przy wyłączonej pompie.
W ofercie znajdziesz gotowe obejścia pompowe Calido dopasowane do typowych średnic instalacyjnych (1”, 1 1/4”, 1 1/2”, 2”), wyposażone w zawór różnicowy, zawory kulowe z filtrem oraz przyłącza umożliwiające montaż pompy obiegowej. Każde rozwiązanie dobieramy pod kątem konkretnej instalacji.
Budowa i zasada działania obejścia pompowego
Obejście pompowe składa się z odcinka rury montowanego równolegle do pompy obiegowej – między króćcami zasilania i powrotu – w którym zabudowany jest zawór obejściowy pompy – zawór różnicowy Calido. Podczas normalnej pracy pompy, gdy wytwarza ona wystarczające ciśnienie różnicowe, zawór pozostaje zamknięty i przepływ odbywa się przez pompę.
Bypass pompy obiegowej uruchamia się, gdy pompa przestaje pracować – np. wskutek awarii lub zaniku zasilania. Ciśnienie różnicowe wytwarzane przez pompę zanika wówczas niemal całkowicie, a zawór różnicowy – którego ciśnienie otwarcia przy obiegu grawitacyjnym wynosi zaledwie 0,00–0,001 bar – otwiera się, umożliwiając swobodny przepływ wody przez bypass na zasadzie obiegu grawitacyjnego.
Obejście pompy C.O. – dobór do instalacji
Prawidłowo dobrane obejście pompy C.O. powinno być dopasowane do średnicy instalacji oraz zastosowanej pompy obiegowej. Obejścia Calido dostępne są w rozmiarach 1”, 1 1/4”, 1 1/2” i 2”, co pozwala dobrać właściwy wariant do większości typowych instalacji C.O. z wymuszonym obiegiem wody.
W instalacjach z wymuszonym obiegiem wody obejście pompowe do instalacji grzewczej zapewnia zachowanie obiegu grawitacyjnego w sytuacji wyłączenia lub awarii zasilania pompy obiegowej. Dzięki temu instalacja nie traci całkowicie zdolności do cyrkulacji czynnika grzewczego, nawet gdy pompa chwilowo nie pracuje.
Warianty konstrukcyjne obejść pompowych

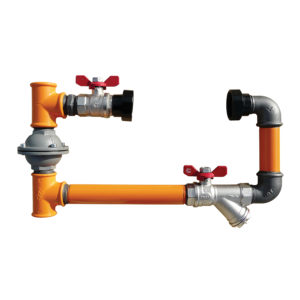

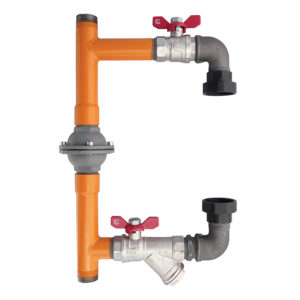

Obejścia pompowe Calido dostępne są w wersji pionowej i poziomej – w zależności od konfiguracji instalacji i sposobu podłączenia pompy obiegowej. Obie wersje wyposażone są w zawór różnicowy oraz dwa zawory kulowe serii S30 z filtrem, a w komplecie znajdują się dwa półśrubunki umożliwiające montaż pompy 1”.
Oferujemy obejścia pompowe zarówno jako elementy do wbudowania we własną instalację z zamontowaną pompą, jak i w wersji pionowej z fabrycznie dobraną pompą CIRCULA – dostarczaną osobno, w oryginalnym opakowaniu, ze względów bezpieczeństwa przed uszkodzeniem. Konstrukcja wykonana jest w technologii spawania i malowana proszkowo, a bypass pompy obiegowej jest fabrycznie skonfigurowany i gotowy do podłączenia.
Zastosowanie i montaż obejść pompowych
Obejścia pompowe stosowane są w instalacjach C.O. z wymuszonym obiegiem wody, wszędzie tam, gdzie istotne jest zachowanie możliwości obiegu grawitacyjnego w razie wyłączenia lub awarii zasilania pompy obiegowej. Sprawdzają się zarówno w nowych, jak i modernizowanych instalacjach grzewczych.
Montaż obejścia pompy C.O. wykonuje się zgodnie z dokumentacją układu i zaleceniami producenta pompy. Skontaktuj się z nami – pomożemy dobrać właściwy bypass pompy obiegowej do Twojej instalacji i wskazać odpowiednie grupy pompowe oraz armaturę odcinającą z naszej oferty.
