Zawory grzejnikowe z przyłączem zaciskanym do rur PE 16 x 2,0 i CU 15 mm (4 produkty)
Zawór grzejnikowy do rur polietylenowych (PE) jest to rodzaj zaworu odcinającego, przeznaczony do grzejników stosowanych w instalacjach centralnego ogrzewania. Umożliwia on całkowite odcięcie grzejnika od instalacji grzewczej i wyczyszczenie go lub wymianę bez konieczności spuszczania wody z całego układu.
Zawory te dzielą się na zawory grzejnikowe zasilające i zawory grzejnikowe powrotne. Montowane są najczęściej od spodu grzejnika lub po jego bokach (w zależności od budowy instalacji ogrzewania). Każdy grzejnik powinien być wyposażony w jeden zawór grzejnikowy zasilający oraz jeden zawór grzejnikowy powrotny. Montaż tych zaworów ułatwi wykonywanie wszelkich prac związanych
z grzejnikiem w przyszłości.
Budowa i działanie zaworów grzejnikowych
Zawory grzejnikowe występują w formie prostej lub kątowej. Korpus zaworu wykonany jest z mosiądzu europejskiego CW617N i odkuwany z jednego elementu, co gwarantuje jego szczelność i wytrzymałość nawet przy wysokim ciśnieniu. Zabezpieczenie antykorozyjne zaworu zapewnia powłoka galwaniczna niklowa, która nanoszona jest na powierzchnię korpusu i chroni metal przed utlenianiem.
Wewnątrz korpusu umieszczony jest specjalny trzpień z wyprofilowanym gniazdem na klucz imbusowy, który odpowiada za regulację stopnia przepływu lub umożliwia jego całkowite odcięcie. Prawidłowe osadzenie trzpienia w korpusie zapewnia pierścień osadczy ze stali nierdzewnej. Trzpień zaworu wyposażony jest w dodatkowe uszczelnienia wykonane z gumy EPDM, które zapewniają szczelność układu i zapobiegają wyciekom czynnika roboczego. O-ringi podlegają okresowym wymianom z uwagi na ryzyko ich zużycia podczas pracy zaworu. Proces wymiany jest jednak bardzo prosty i może
go wykonać praktycznie każda osoba.
Zawory grzejnikowe do rur PE mają dwa przyłącza. Jedno przyłącze stanowi nypel półśrubunku
i umożliwia montaż zaworu do grzejnika, natomiast drugie przyłącze to przyłącze zaciskane PEX/AL/PEX, które umożliwia montaż zaworu do rury instalacyjnej. Na złącze zaciskane składają się: adapter rury, pierścień zaciskowy rury oraz nakrętka złącza.
Parametry pracy zaworu
Zawory grzejnikowe Calido serii ESKIMOS przystosowane są do pracy w warunkach wysokiej temperatury i ciśnienia. Maksymalna temperatura czynnika roboczego może wynosi 95°C, natomiast jego ciśnienie może sięgać aż 16 bar. Zawory te charakteryzują się również bardzo dobrym współczynnikiem przepływu cieczy, który wynosi odpowiednio:
● Kv = 2,4 m3/h dla zaworów o konstrukcji prostej;
● Kv = 2,8 m3/h dla zaworów o konstrukcji kątowej.
Wymiana o-ringów bez opróżniania instalacji
Zawory grzejnikowe zostały zaprojektowane w taki sposób, aby umożliwić szybką i bezproblemową wymianę o-ringów uszczelniających. Cały proces trwa zaledwie kilka minut i może być wykonany praktycznie przez każdą osobę. Do wymiany uszczelnienia wystarczy jedynie zamknięcie zaworu
– nie ma konieczności opróżniania całej instalacji.
Podczas wymiany o-ringów uszczelniających trzpienia będą potrzebne takie narzędzia jak: klucz imbusowy 6 mm, szczypce do pierścieni oraz szczypce uniwersalne (kombinerki). Na początku należy odkręcić zaślepkę zabezpieczającą trzpień zaworu. Następnie należy odciąć przepływ czynnika grzewczego poprzez dokręcenie trzpienia za pomocą klucza imbusowego. Kolejnym krokiem jest usunięcie pierścienia osadczego przy użyciu szczypiec do pierścieni. Ostatnim etapem demontażu jest wysunięcie trzpienia i wymiana o-ringów. Po wymianie uszczelniaczy montaż zaworu należy przeprowadzić w odwrotnej kolejności.
Budowa zaworów grzejnikowych
Korpus zaworu grzejnikowego serii ESKIMOS wykonany jest z mosiądzu o oznaczeniu CW617N. Materiał ten wykorzystywany jest na części kute o skomplikowanych kształtach, stosowane głównie jako elementy armatury przemysłowej i instalacyjnej. Powierzchnia zewnętrzna korpusu została pokryta warstwą niklową, która zabezpiecza wyrób przed utlenianiem i powstawaniem korozji.
Trzpień, który odpowiada za regulację stopnia przepływu czynnika grzewczego w zaworze wyposażony jest w o-ringi uszczelniające zapewniające szczelność podczas pracy. O-ringi te podlegają okresowej wymianie, której może dokonać praktycznie każda osoba. Prosta budowa zaworu umożliwia wymianę uszczelnień bez konieczności opróżniania instalacji z wody. Cały proces przebiega analogicznie jak w przypadku zaworów grzejnikowych do rur PE.

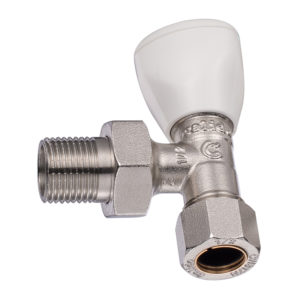

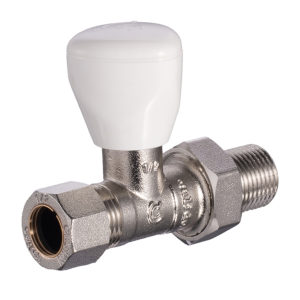

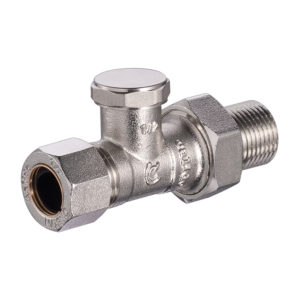

Zawory grzejnikowe do rur Cu mają dwa przyłącza: do instalacji i do grzejnika. Przyłącze do instalacji stanowi nakrętka złącza Cu wraz z pierścieniem zaciskowym, natomiast przyłącze do grzejnika to nypel półśrubunku i nakrętka. Tak jak w przypadku korpusu, elementy przyłączeniowe są pokryte warstwą niklową, która pełni funkcję antykorozyjną.
Zawory zasilające wyposażone są w specjalne pokrętło, które umożliwia regulację natężenia ciepła przepływającego do grzejnika. Pokrętło wykonane jest z polerowanego tworzywa ABS, co zapewnia estetykę wykonania i sprawia, że zawór idealnie wpasowuje się we wnętrze pomieszczenia. Pokrętło nowego zaworu zabezpieczone jest dodatkowo folią termokurczliwą, która chroni je przed uszkodzeniami oraz zabrudzeniami, zanim budynek zostanie oddany do eksploatacji.
Parametry pracy zaworu
Zawory grzejnikowe do rur miedzianych charakteryzują się wysokimi parametrami pracy podczas użytkowania. Produkty te są przystosowane do transportu czynnika grzewczego o temperaturze maksymalnej 95°C i ciśnieniu roboczym nieprzekraczającym 16 bar. Konstrukcja zaworów pozwoliła na osiągnięcie również wysokich współczynników przepływu cieczy (Kv), które wynoszą:
● Kv = 2,4 m3/h dla zaworów o konstrukcji prostej;
● Kv = 2,8 m3/h dla zaworów o konstrukcji kątowej.
Wysokie współczynniki Kv mają korzystny wpływ na mniejsze zużycie energii przez pompy obiegowe.
