Separator magnetyczny
| P max.: | 10 bar |
| T max.: | 110 °C |
| Kv: |
Kv= 4,7 m3/h (3/4″) Kv= 5,8 m3/h (1″) Kv=16,9 m3/h (1 1/4″)
|
| Moc magnetyczna: | 11000 Gauss |
| Stopień filtracji wkładu siatkowego: | 500 µm |
| Typ magnesu: | neodymowy |
| Dopuszczalne ciecze: | woda i roztwór wody z glikolem o max. stężeniu 40% |
| Maksymalna moc instalacji grzewczej: | 24 kW |
| Obudowa: | mosiężna |
| rozmiar | Współczynnik przepływu Kv (m³/h) | kod | A | B | C | D | E | szt. w opak. | szt. w kartonie |
|---|---|---|---|---|---|---|---|---|---|
| 3/4” | 3,65 | CA/FOMN-20 | 150 | 131 | 71 | 80 | 3/4” | 1 | 16 |
| 1” | 5,8 | CA/FOMN-25 | 150 | 131 | 71 | 80 | 1” | 1 | 16 |
| 1 1/4” | 16,9 | CA/FOMN-32 | 192 | 171 | 87 | 118 | 1 1/4” | 1 | 16 |

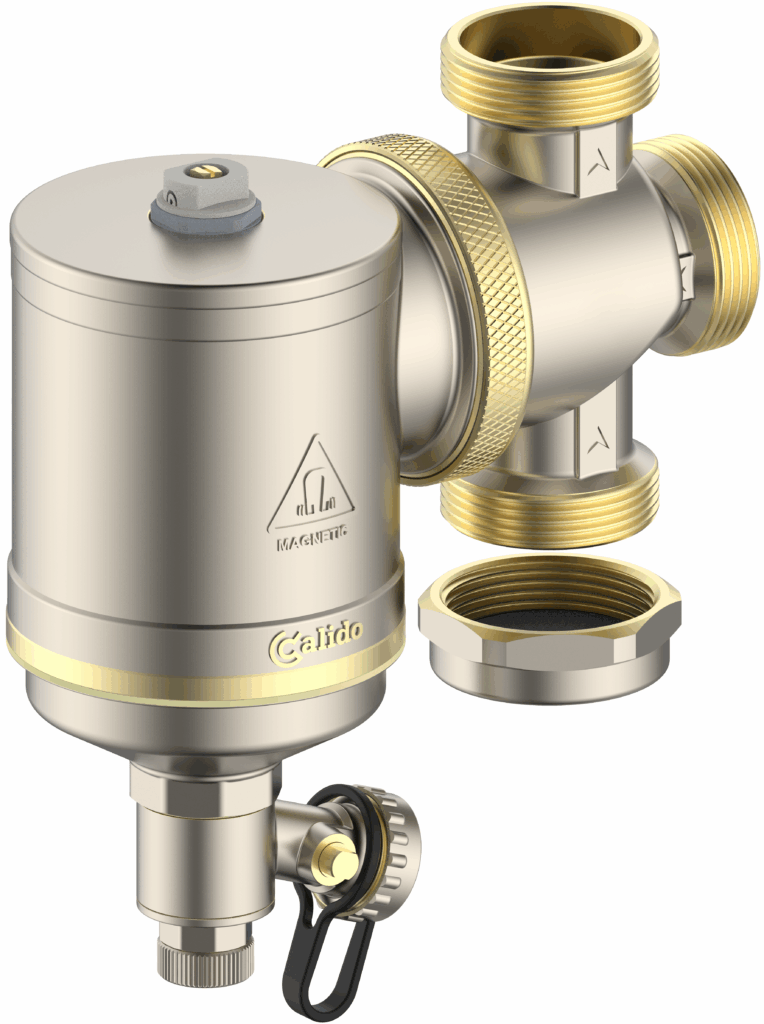

Separator magnetyczny z filtrem i osadnikiem Calido usuwa zanieczyszczenia magnetyczne i niemagnetyczne z instalacji grzewczych. Konstrukcja łączy hydrocyklon, filtr siatkowy oraz wkład magnetyczny. Stabilny przepływ czynnika chroni wymienniki, pompy i zawory przed odkładaniem osadów. Urządzenie pracuje w układach z wodą oraz roztworem glikolu do 40%.
Oferta obejmuje modele ¾, 1 i 1 ¼. Korpus separatora magnetycznego wykonano z mosiądzu. Zawór spustowy 360° ułatwia usuwanie osadów, a ręczny odpowietrznik przyspiesza uruchomienie układu. Niezależnie od wybranej średnicy przyłącza, dowolna pozycja montażu pozwala na szybkie dopasowanie urządzenia do dostępnego miejsca.
Separator magnetyczny z filtrem i osadnikiem – zasada działania i konstrukcja
Separator magnetyczny Calido wykorzystuje ruch wirowy cieczy. Strumień wpływa do komory i przyspiesza, tworząc efekt hydrocyklonu. Cięższe frakcje tracą prędkość i opadają do dolnej części. Tam trafiają do osadnika, co ogranicza ich powrót do obiegu.
Wkład magnetyczny z neodymu generuje pole o sile 11 000 Gauss. Cząstki ferromagnetyczne są przyciągane i zatrzymywane w strefie magnesu. Filtr siatkowy o dokładności 500 μm przechwytuje niemagnetyczne zanieczyszczenia stałe. Układ tych trzech barier znacząco redukuje zanieczyszczenia.
Oczyszczony czynnik przepływa przez płaszcz filtroosadnika i wraca do instalacji. Konstrukcja separatora magnetycznego została zaprojektowana w taki sposób, aby minimalizować opory hydrauliczne przy jednoczesnym zachowaniu maksymalnej skuteczności wychwytywania zanieczyszczeń.
Parametry pracy separatora magnetycznego Calido
Separator magnetyczny z filtrem i osadnikiem pracuje przy ciśnieniu do 10 bar i temperaturze do 110°C. Zakres obejmuje typowe instalacje grzewcze i układy z glikolem o stężeniu do 40%.
Przy doborze zaworów kulowych należy uwzględnić współczynnik przepływu Kv całego zestawu. Dla modelu ¾ wynosi on 4,7 m³/h, dla wersji 1 – 5,8 m³/h, a dla największego przyłącza 1 ¼ – 16,9 m³/h. Poprawne dopasowanie ogranicza straty ciśnienia i hałas hydrauliczny.
Montaż i serwis separatora magnetycznego
Instalacja separatora magnetycznego Calido wymaga zastosowania armatury odcinającej przed i za urządzeniem. Przyłącze obrotowe wraz z zaślepką umożliwia montaż urządzenia w dowolnej pozycji. Niezależnie od tego, czy montujesz separator na pionowym, poziomym czy ukośnym odcinku rury, skuteczność procesu oczyszczania pozostaje na tym samym poziomie. Taka elastyczność skraca czas montażu i przyspiesza prace serwisowe.
Separator magnetyczny wymaga okresowego opróżniania osadnika. Zawór spustowy z obrotem 360° pozwala skierować strumień do naczynia serwisowego. Czynność trwa krótko i przeprowadzić ją można bez narzędzi specjalnych, bez konieczności demontażu urządzenia i bez ingerencji w szczelność połączeń gwintowanych. Regularne czyszczenie utrzymuje wydajność urządzenia do efektywnego wychwytywania i zatrzymywania zanieczyszczeń.
Odpowietrznik ręczny umieszczony w górnej części separatora magnetycznego pozwala na proste usunięcie nagromadzonych pęcherzy powietrza. Obecność powietrza w układzie przyspiesza korozję tlenową i powoduje hałas. Dlatego systematyczne odpowietrzanie to podstawowy zabieg wydłużający żywotność pompy obiegowej.
Ochrona kotła, pomp, zaworów czy wymienników ciepła z wykorzystaniem separatora magnetycznego z filtrem i osadnikiem przekłada się na dłuższą żywotność całej instalacji.
