Zawory te dzielą się na zawory grzejnikowe zasilające i zawory grzejnikowe powrotne. Montowane są najczęściej od spodu grzejnika lub po jego bokach (w zależności od budowy instalacji ogrzewania). Każdy grzejnik powinien być wyposażony w jeden zawór grzejnikowy zasilający oraz jeden zawór grzejnikowy powrotny. Montaż tych zaworów ułatwi wykonywanie wszelkich prac związanych
z grzejnikiem w przyszłości.
Budowa i działanie zaworów grzejnikowych
Zawory grzejnikowe występują w formie prostej lub kątowej. Korpus zaworu wykonany jest z mosiądzu europejskiego CW617N i odkuwany z jednego elementu, co gwarantuje jego szczelność i wytrzymałość nawet przy wysokim ciśnieniu. Zabezpieczenie antykorozyjne zaworu zapewnia powłoka galwaniczna niklowa, która nanoszona jest na powierzchnię korpusu i chroni metal przed utlenianiem.
Wewnątrz korpusu umieszczony jest specjalny trzpień z wyprofilowanym gniazdem na klucz imbusowy, który odpowiada za regulację stopnia przepływu lub umożliwia jego całkowite odcięcie. Prawidłowe osadzenie trzpienia w korpusie zapewnia pierścień osadczy ze stali nierdzewnej. Trzpień zaworu wyposażony jest w dodatkowe uszczelnienia wykonane z gumy EPDM, które zapewniają szczelność układu i zapobiegają wyciekom czynnika roboczego. O-ringi podlegają okresowym wymianom z uwagi na ryzyko ich zużycia podczas pracy zaworu. Proces wymiany jest jednak bardzo prosty i może
go wykonać praktycznie każda osoba.
Zawory grzejnikowe do rur PE mają dwa przyłącza. Jedno przyłącze stanowi nypel półśrubunku

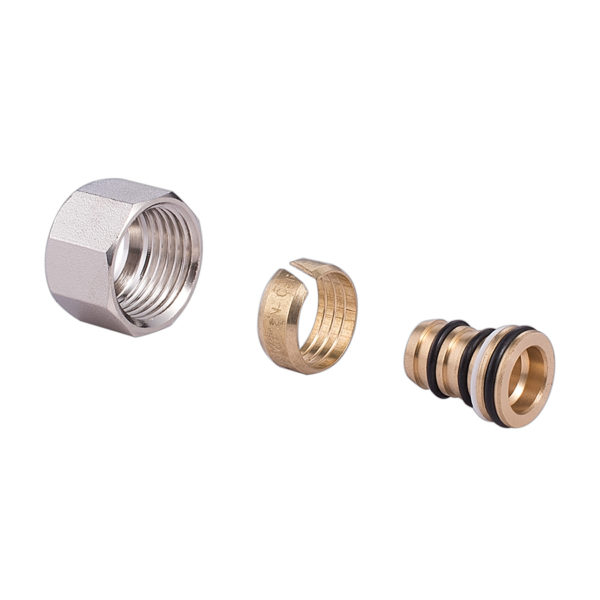

i umożliwia montaż zaworu do grzejnika, natomiast drugie przyłącze to przyłącze zaciskane PEX/AL/PEX, które umożliwia montaż zaworu do rury instalacyjnej. Na złącze zaciskane składają się: adapter rury, pierścień zaciskowy rury oraz nakrętka złącza.
Parametry pracy zaworu
Zawory grzejnikowe Calido serii ESKIMOS przystosowane są do pracy w warunkach wysokiej temperatury i ciśnienia. Maksymalna temperatura czynnika roboczego może wynosi 95°C, natomiast jego ciśnienie może sięgać aż 16 bar. Zawory te charakteryzują się również bardzo dobrym współczynnikiem przepływu cieczy, który wynosi odpowiednio:
● Kv = 2,4 m3/h dla zaworów o konstrukcji prostej;
● Kv = 2,8 m3/h dla zaworów o konstrukcji kątowej.
Wymiana o-ringów bez opróżniania instalacji
Zawory grzejnikowe zostały zaprojektowane w taki sposób, aby umożliwić szybką i bezproblemową wymianę o-ringów uszczelniających. Cały proces trwa zaledwie kilka minut i może być wykonany praktycznie przez każdą osobę. Do wymiany uszczelnienia wystarczy jedynie zamknięcie zaworu
– nie ma konieczności opróżniania całej instalacji.
Podczas wymiany o-ringów uszczelniających trzpienia będą potrzebne takie narzędzia jak: klucz imbusowy 6 mm, szczypce do pierścieni oraz szczypce uniwersalne (kombinerki). Na początku należy odkręcić zaślepkę zabezpieczającą trzpień zaworu. Następnie należy odciąć przepływ czynnika grzewczego poprzez dokręcenie trzpienia za pomocą klucza imbusowego. Kolejnym krokiem jest usunięcie pierścienia osadczego przy użyciu szczypiec do pierścieni. Ostatnim etapem demontażu jest wysunięcie trzpienia i wymiana o-ringów. Po wymianie uszczelniaczy montaż zaworu należy przeprowadzić w odwrotnej kolejności.
